Gdy analiza jest uporządkowana, łatwiej dostrzec istotne zmiany, połączyć szczegóły w całość i uniknąć przeoczeń. Właśnie dlatego schematyczne podejście do oceny obrazów ma tak duże znaczenie w codziennej praktyce. Właściwa kolejność analizy i oceny poszczególnych struktur tworzących staw wpływa na rzetelność i trafność stawianej diagnozy.
Stosowanie prostych skrótów literowych ułatwia zapamiętanie kolejnych etapów analizy, porządkuje sposób myślenia i sprawia, że ocena obrazu staje się szybsza oraz prostsza.
Dzisiaj rozwijamy skrót ABC…S i pokażemy krok po kroku, jak wykorzystać go w praktycznej ocenie stawów na zdjęciach rentgenowskich.
A = Alignment – ocena ustawienia i wzajemnego położenia struktur stawowych.
B = Bone – analiza kości tworzących staw.
C = Cartilage / Joint space – ocenę chrząstki pośrednio poprzez wygląd szpary stawowej.
S =Soft tissues – analizę tkanek miękkich otaczających staw i tworzących staw.
A-Adequacy/Adekwatność

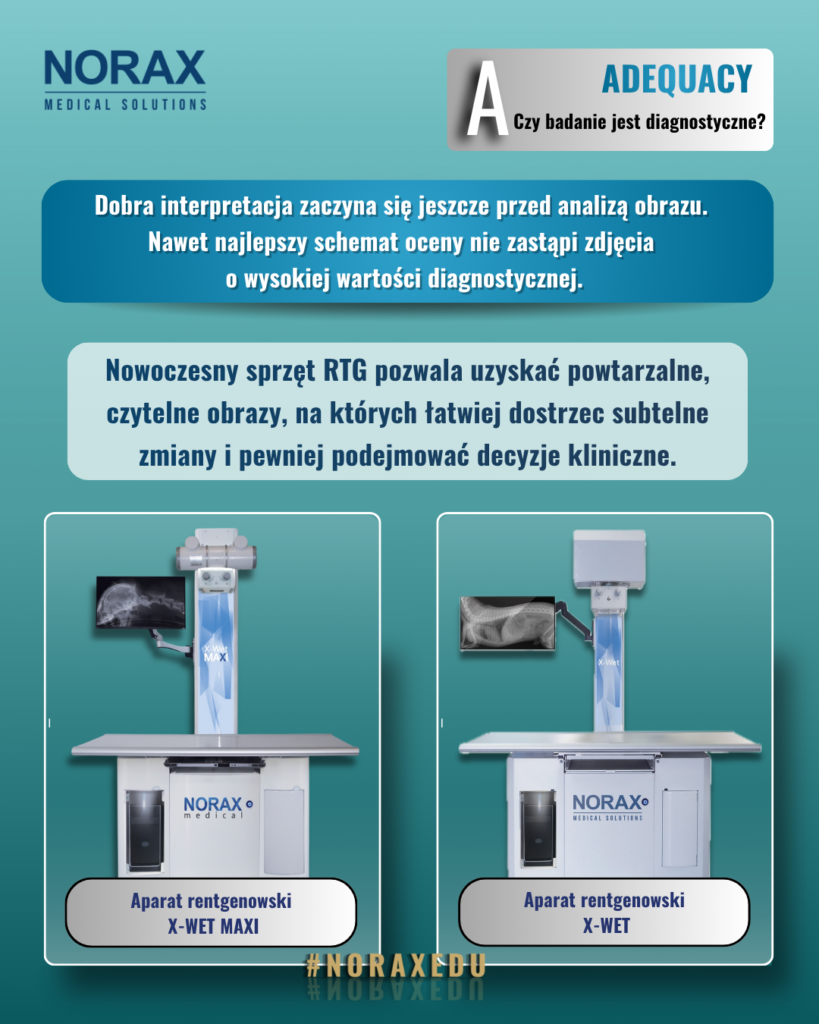

Zacznijmy od początku. A jak Adequacy -czyli czy badanie jest diagnostyczne oraz czy staw jest prawidłowo ułożony? Zanim zaczniesz interpretację zmian, upewnij się, że zdjęcie ma wartość diagnostyczną. Oceń projekcję, symetrię ułożenia, ekspozycję oraz czy uwidoczniono cały badany obszar. Dobra interpretacja zaczyna się jeszcze przed analizą obrazu. Nawet najlepszy schemat oceny nie zastąpi zdjęcia o wysokiej wartości diagnostycznej. Dlatego tak ważna jest — prawidłowe ułożenie pacjenta, odpowiednia projekcja, właściwa ekspozycja oraz obraz o wysokiej szczegółowości. To one stanowią podstawę trafnej diagnostyki.Nowoczesny sprzęt RTG pozwala uzyskać powtarzalne, czytelne obrazy, na których łatwiej dostrzec subtelne zmiany i pewniej podejmować decyzje kliniczne.

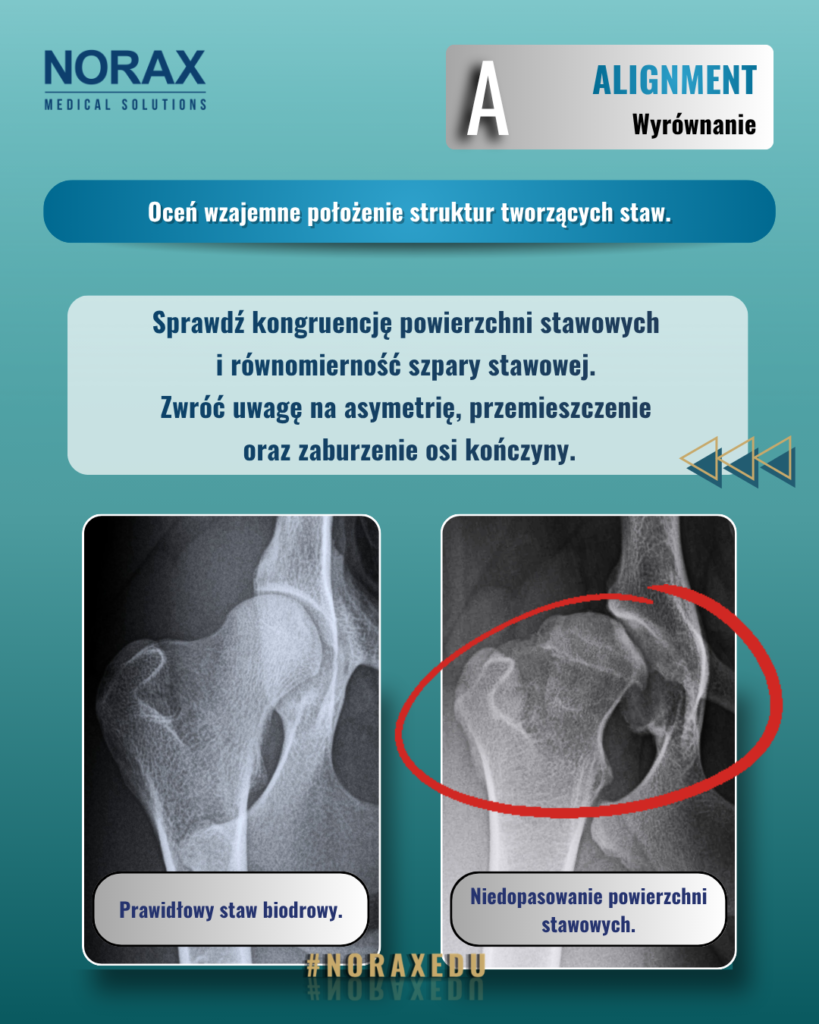

A –Alignment / Wyrównanie
Rozpocznij od oceny wzajemnego położenia struktur tworzących staw. Sprawdź, czy powierzchnie stawowe są prawidłowo dopasowane i zachowują swoją naturalną kongruencję. Zwróć uwagę na asymetrię, przemieszczenie, podwichnięcie lub zwichnięcie. Warto ocenić także oś kończyny oraz to, czy ustawienie po obu stronach stawu jest prawidłowe i równomierne. Przestrzeń stawowa może ulec zmianie wskutek braku prawidłowego ustawienia segmentów kostnych. Zwichnięcie oznacza całkowitą utratę kontaktu powierzchni stawowych. Rozpoznanie radiologiczne jest zazwyczaj proste, jednak do trafnej diagnozy konieczne są co najmniej dwie prostopadłe projekcje, szczególnie w obrębie łokcia i barku. W przypadku urazu należy również ocenić nasady kostne pod kątem drobnych złamań awulsyjnych, które mogą wskazywać na towarzyszące uszkodzenie ścięgien lub więzadeł. Podwichnięcie charakteryzuje się przemieszczeniem powierzchni stawowej przy zachowanym częściowym kontakcie powierzchni stawowych. Szpara stawowa może przyjmować charakterystyczny sierpowaty kształt, co często obserwuje się np. w stawie biodrowym.
Należy pamiętać, że szerokość szpary stawowej może zależeć również od ułożenia kończyny względem promienia RTG. W niektórych stawach (biodro, nadgarstek, paliczki) do uwidocznienia nadmiernej wiotkości stawu mogą być potrzebne zdjęcia czynnościowe lub stresowe.

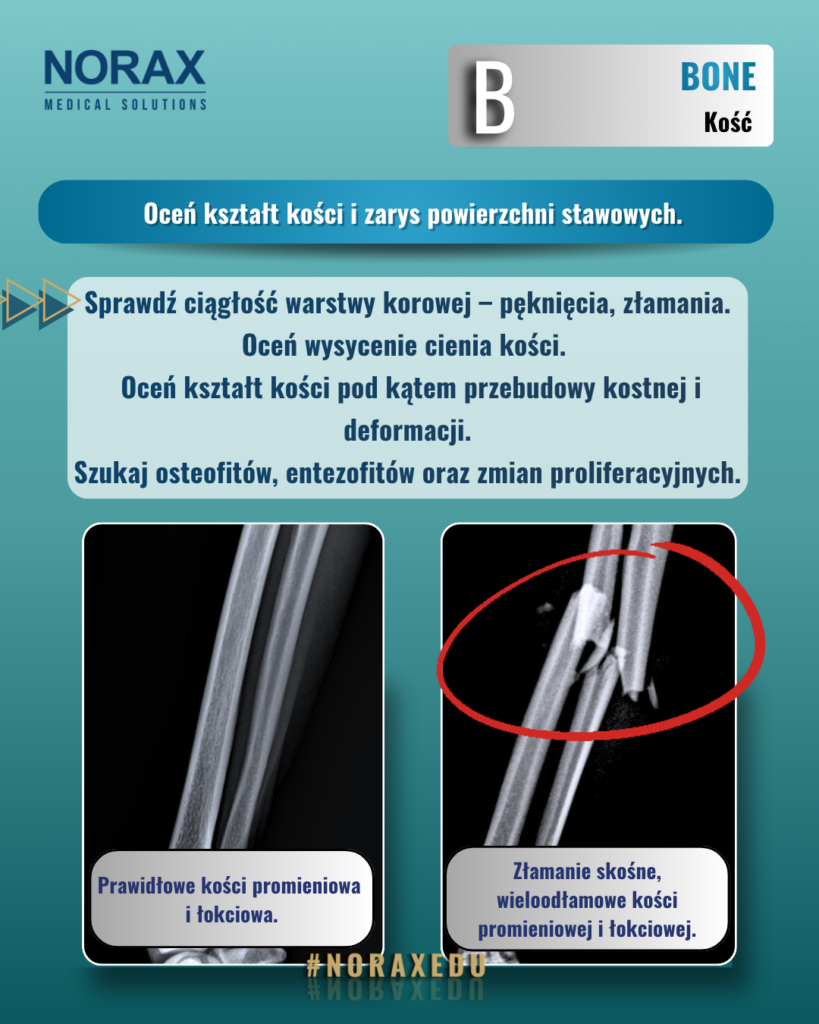

B – Bone / Kość
Po ocenie ustawienia przechodzimy do struktur kostnych tworzących staw. Każdą kość warto analizować osobno i w uporządkowany sposób. Należy ocenić jej kształt oraz zarys powierzchni stawowych, a następnie prześledzić ciągłość warstwy korowej, zwracając uwagę na pęknięcia, złamania czy ubytki. Istotna jest również gęstość kości — obecność sklerotyzacji lub osteopenii może stanowić ważną wskazówkę diagnostyczną. W dalszej kolejności warto poszukiwać osteofitów, entezofitów oraz cech przebudowy kostnej. Należy także zwrócić uwagę na zmiany lityczne, proliferacyjne lub zaburzenia struktury beleczkowej. Jeśli jest to możliwe, pomocne bywa porównanie wielkości i symetrii ocenianych struktur. Subtelne zmiany kostne są często jednym z pierwszych sygnałów choroby zwyrodnieniowej, urazu lub procesu zapalnego.

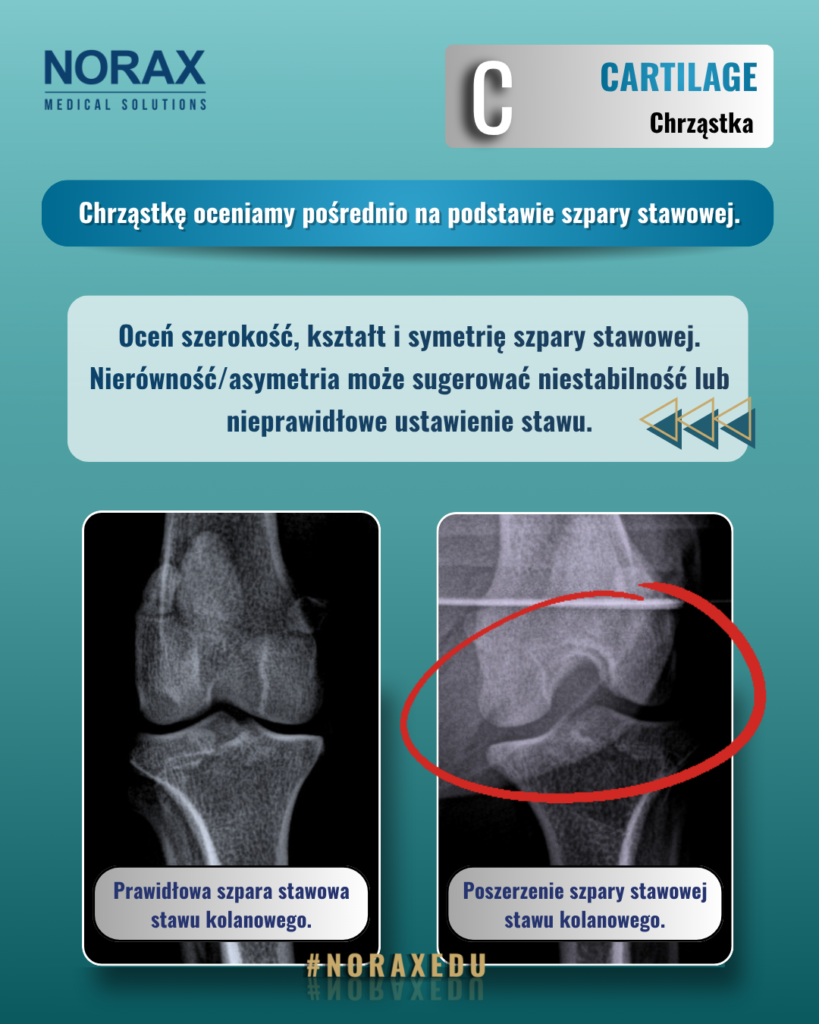

C – Cartilage / Joint space – Chrząstka / Szpara stawowa
Chrząstka stawowa nie jest widoczna bezpośrednio na zdjęciu RTG, dlatego jej stan oceniamy pośrednio na podstawie wyglądu szpary stawowej. To właśnie szerokość, kształt, symetria oraz wysycenie tej przestrzeni mogą dostarczyć wielu cennych informacji diagnostycznych. W pierwszej kolejności należy ocenić, czy szpara stawowa jest równomierna i zachowana na całej długości. Jej zwężenie jest wiarygodnym objawem uszkodzenia lub utraty chrząstki stawowej i zwykle świadczy o zaawansowanym procesie chorobowym. Może towarzyszyć zmianom zwyrodnieniowym, zapalnym lub septycznym. Całkowity zanik radiograficznej szpary stawowej może wskazywać na ankylozę. Nierówność lub asymetria szpary stawowej może sugerować przeciążenie jednej części stawu, niestabilność albo nieprawidłowe ustawienie powierzchni stawowych. Poszerzenie szpary bywa obserwowane przy wysięku, urazie więzadłowym lub zwiększonej wiotkości stawu. W obrębie stawu mogą być widoczne również zmineralizowane fragmenty. Mogą one odpowiadać dystroficznej mineralizacji struktur stawowych, wolnym fragmentom osteochondralnym, ciałom wolnym lub odłamom kostnym po urazie. Sporadycznie w przestrzeni stawowej widoczny jest gaz, tworząc tzw. zjawisko próżniowe (vacuum phenomenon), związane ze spadkiem ciśnienia wewnątrzstawowego. Pamiętaj, że wygląd szpary stawowej zależy także od projekcji oraz ustawienia kończyny względem wiązki RTG, dlatego zawsze interpretujemy ją w kontekście całego badania.

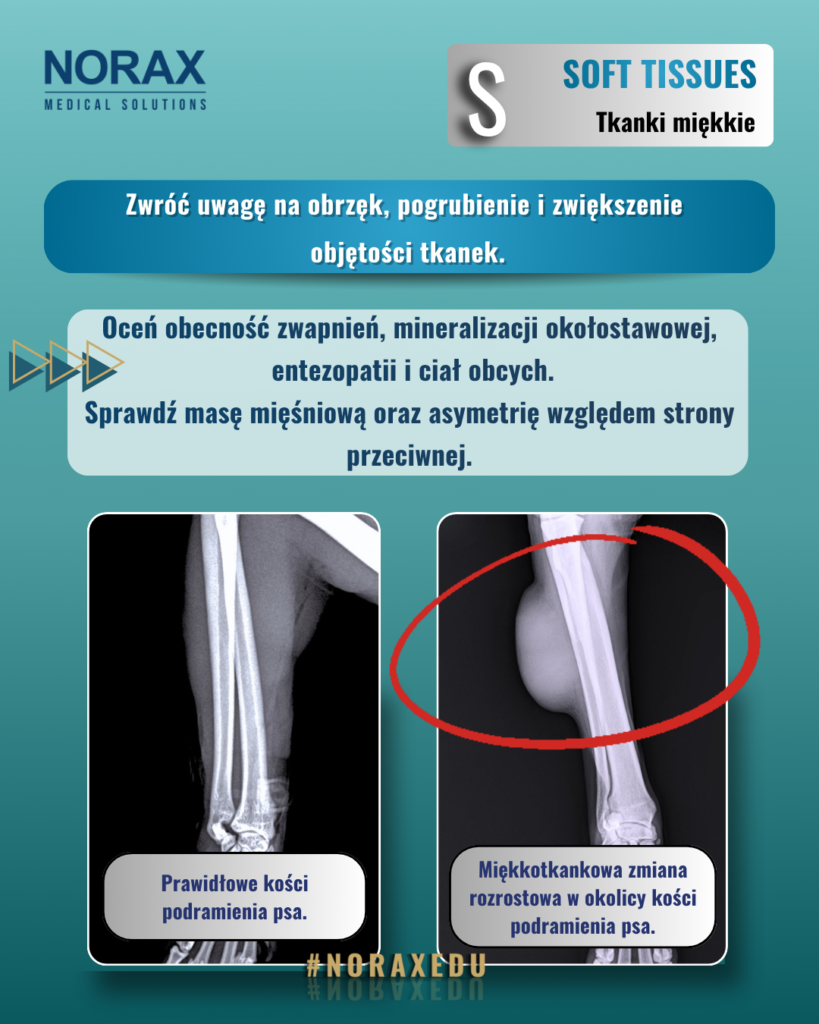

S – Soft tissues / Tkanki miękkie
Ocena stawu nie kończy się na kościach i szparze stawowej. Tkanki miękkie otaczające staw często dostarczają bardzo ważnych informacji i mogą być pierwszym sygnałem toczącego się procesu chorobowego. W pierwszej kolejności należy zwrócić uwagę na obrys tkanek miękkich wokół stawu. Obrzęk, pogrubienie lub zwiększenie objętości tkanek może wskazywać na uraz, stan zapalny albo wysięk stawowy. W niektórych stawach widoczne jest powiększenie jamy stawowej lub przemieszczenie struktur tłuszczowych, co stanowi pośredni objaw obecności płynu. Warto ocenić także obecność mineralizacji w tkankach miękkich, zwapnień okołostawowych, entezopatii oraz ciał obcych. Zmiany te mogą towarzyszyć procesom przewlekłym, urazowym lub degeneracyjnym. Nie można pomijać zmian w masie mięśniowej, szczególnie jej asymetrii w porównaniu z kończyną przeciwległą. Nawet subtelna zmiana obrysu może stanowić istotną wskazówkę diagnostyczną. Ocena tkanek miękkich zawsze powinna uzupełniać analizę kości i stawu, ponieważ pełny obraz radiologiczny powstaje dopiero po połączeniu wszystkich elementów badania.
Systematyczna ocena stawów według schematu ABC…S pozwala uporządkować analizę zdjęcia RTG i spojrzeć na obraz w sposób pełny oraz logiczny. Dzięki właściwej kolejności łatwiej wychwycić zarówno oczywiste zmiany, jak i subtelne nieprawidłowości. Alignment, Bone, Cartilage i Soft tissues to cztery filary kompletnej interpretacji radiogramu stawu. Dopiero zestawienie informacji o ustawieniu, strukturach kostnych, szparze stawowej oraz tkankach miękkich daje rzetelną podstawę do trafnej diagnozy.
