Badanie dopplerowskie jest standardowym elementem ultrasonografii — zarówno podczas oceny naczyń, perfuzji narządów, jak i w echokardiografii.
Doppler umożliwia ocenę przepływu krwi: jego kierunek, prędkość i charakter.
Problemy z interpretacją badania mogą nie wynikać z samego obrazu, ale z ustawień aparatu. Zbyt niski PRF, nieprawidłowy kąt czy nadmierny Gain mogą zmienić wygląd przepływu i prowadzić do zafałszowań. Dlatego warto uporządkować podstawy działania Dopplera i zrozumieć, co dokładnie widzimy na ekranie.
Podstawą badania dopplerowskiego jest efekt Dopplera — zjawisko fizyczne polegające na zmianie częstotliwości fali odbitej od poruszającego się obiektu. W ultrasonografii takim obiektem są przede wszystkim erytrocyty przemieszczające się wraz z przepływem krwi.
Jeżeli krew płynie w kierunku głowicy, częstotliwość odbitej fali wzrasta. Gdy przepływ odbywa się od głowicy — częstotliwość maleje. Aparat analizuje tę różnicę i na jej podstawie wylicza obecność przepływu, jego kierunek oraz prędkość.
Warto pamiętać, że Doppler nie pokazuje samego naczynia. Pokazuje ruch krwi wewnątrz naczynia. Brak sygnału dopplerowskiego nie zawsze oznacza więc brak przepływu. Problem może wynikać chociażby z nieprawidłowego ustawienia kąta albo zbyt wysokiego PRF.
Jednym z podstawowych pojęć w badaniu dopplerowskim jest kąt insonacji, czyli kąt pomiędzy kierunkiem przepływu a wiązką ultradźwięków.
Najdokładniejszy sygnał uzyskuje się wtedy, gdy przepływ jest możliwie równoległy do wiązki. Wraz ze wzrostem kąta aparat zaczyna zaniżać prędkość przepływu, a widmo staje się mniej miarodajne. Przy kącie zbliżonym do 90° sygnał może praktycznie zaniknąć.
W badaniach naczyniowych dąży się zwykle do utrzymania kąta ≤60°. Im niższy kąt, tym bardziej wiarygodny pomiar prędkości przepływu. W praktyce nie zawsze jest to łatwe, szczególnie podczas oceny naczyń przebiegających równolegle do powierzchni skóry, gdzie możliwości ustawienia głowicy bywają ograniczone.
Dlatego podczas badania:
W codziennej pracy wykorzystuje się kilka trybów dopplerowskich, różniących się sposobem obrazowania przepływu krwi. Każdy z nich dostarcza innych informacji i ma nieco inne zastosowanie.
Do Dopplera kolorowego zalicza się:
Z kolei Doppler spektralny obejmuje:

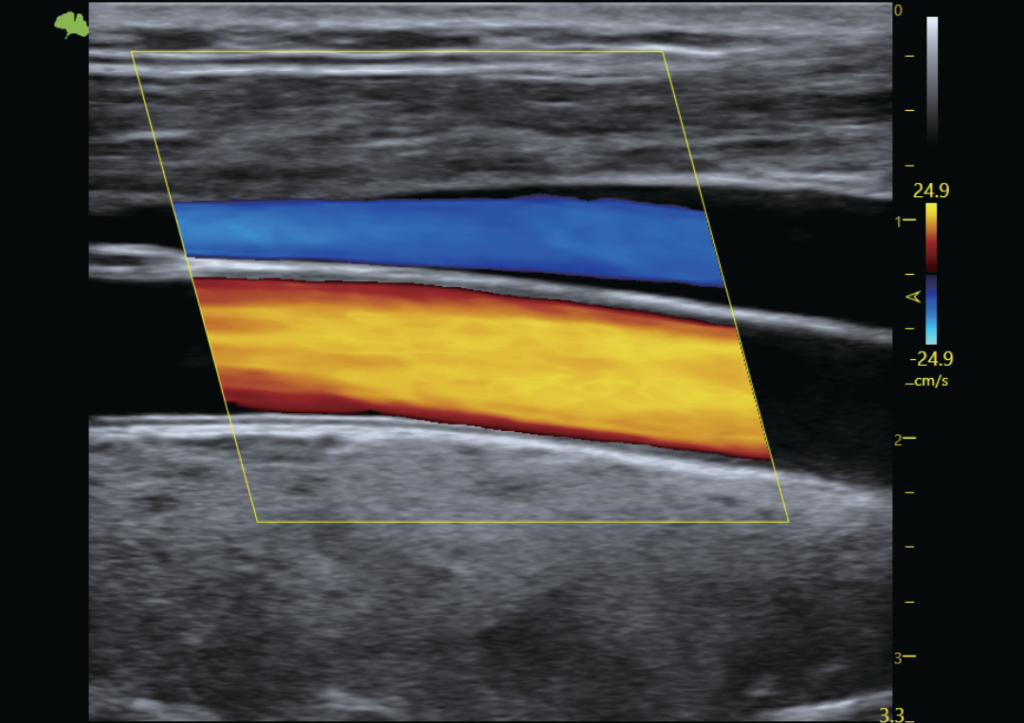

Color Doppler
Doppler kolorowy nakłada informacje o przepływie na klasyczny obraz 2D. Pokazuje kierunek przepływu oraz względną prędkość krwi.
Standardowo:
Kolor nie oznacza jednak tętnicy ani żyły. Znaczenie ma wyłącznie kierunek przepływu względem głowicy. W zależności od ustawień aparatu mapa kolorów może zostać odwrócona.
Color Doppler wykorzystuje się przede wszystkim do lokalizacji naczyń, oceny perfuzji i szybkiej oceny charakteru przepływu. Nie jest to jednak tryb przeznaczony do bardzo dokładnych pomiarów prędkości.

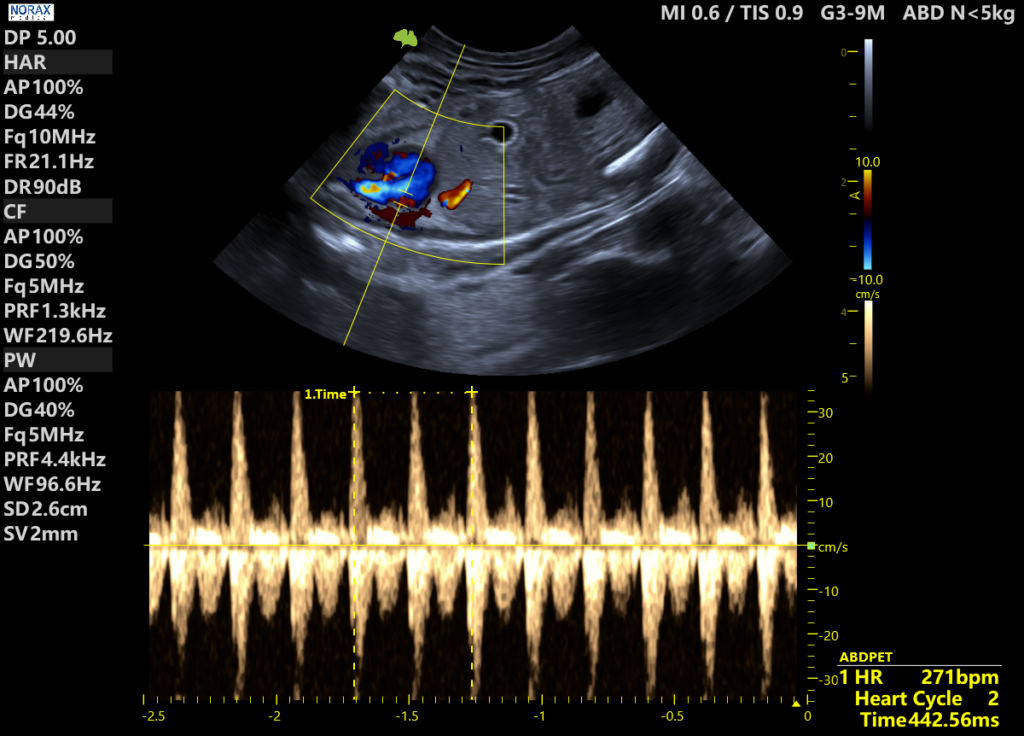

PW Doppler (Pulsed Wave Doppler)
Doppler pulsacyjny umożliwia ocenę przepływu w konkretnym miejscu dzięki zastosowaniu tzw. bramki pomiarowej. Operator wybiera fragment naczynia lub przepływu, który ma zostać przeanalizowany oraz wielkość bramki, a aparat przedstawia widmo przepływu jako wykres prędkości w czasie.
Ten tryb pozwala ocenić:
Największą zaletą Dopplera pulsacyjnego jest precyzyjna lokalizacja badanego przepływu. Ograniczeniem pozostaje aliasing przy wysokich prędkościach.

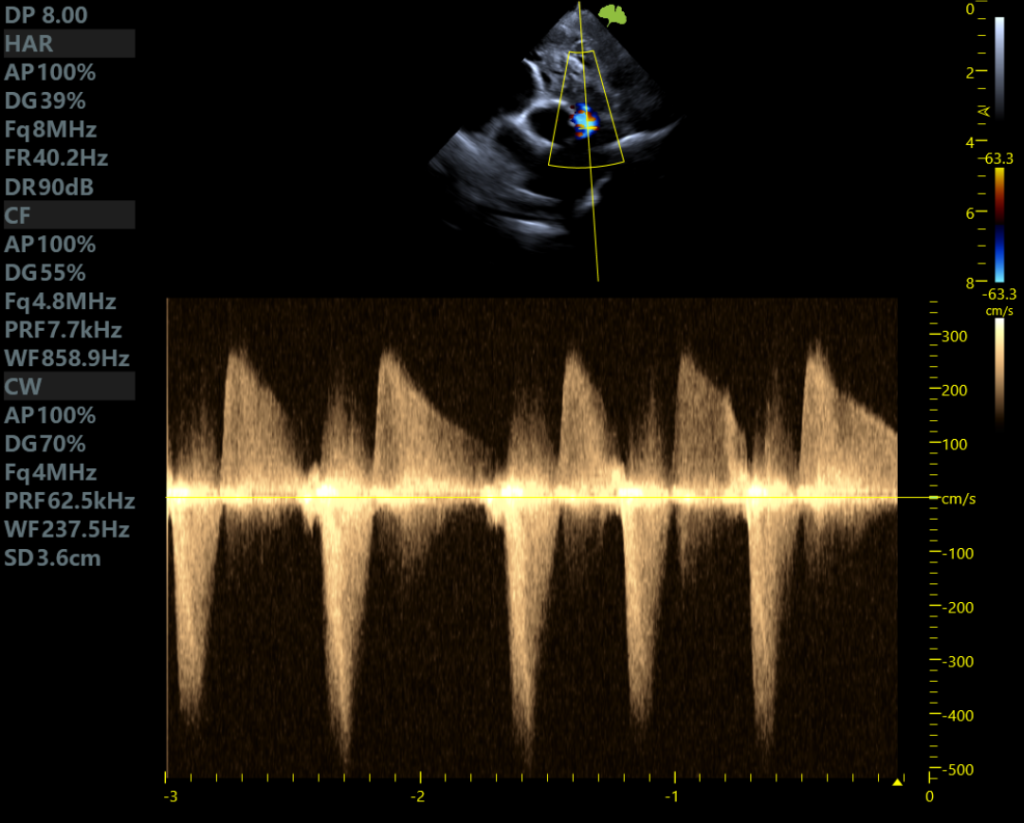

CW Doppler (Continuous Wave Doppler)
Doppler ciągły działa inaczej niż pulsacyjny. Nie analizuje jednego wybranego punktu, lecz wszystkie przepływy znajdujące się wzdłuż linii badania.
Pozwala to rejestrować bardzo wysokie prędkości przepływu bez problemu aliasingu charakterystycznego dla PW. Z tego powodu CW wykorzystuje się głównie w echokardiografii — szczególnie podczas oceny stenoz i niedomykalności.
Ograniczeniem Dopplera ciągłego pozostaje brak dokładnej lokalizacji źródła przepływu.
Power Doppler
Power Doppler nie analizuje kierunku przepływu, lecz siłę sygnału dopplerowskiego. Jest znacznie bardziej czuły na wolne przepływy niż klasyczny Color Doppler.
Sprawdza się szczególnie podczas oceny:
Nie pokazuje jednak kierunku przepływu ani dokładnej prędkości.
PRF (Pulse Repetition Frequency) to częstotliwość przetwarzania impulsów ultradźwiękowych przez aparat. Jest to jedno z najważniejszych ustawień Dopplera, ponieważ bezpośrednio wpływa na zakres wyświetlanych prędkości oraz ryzyko wystąpienia aliasingu.
W praktyce:
Zbyt wysokie PRF może powodować „znikanie” wolnych przepływów i słabe wypełnienie naczyń kolorem. Zbyt niskie prowadzi natomiast do aliasingu.
Parametry dobiera się w zależności od rodzaju badania i spodziewanej prędkości przepływu.
Aliasing to jeden z najczęstszych artefaktów dopplerowskich. Pojawia się wtedy, gdy prędkość przepływu przekracza zakres możliwy do prawidłowego wyświetlenia przy danym ustawieniu PRF.
To jedno z częstszych źródeł błędów interpretacyjnych podczas pracy z Dopplerem.
Aliasing jest artefaktem technicznym związanym z ograniczeniami aparatu. Może pojawiać się nawet przy prawidłowym przepływie i często znika po zmianie ustawień.
Turbulencja oznacza natomiast rzeczywiste zaburzenie przepływu. Krew nie przemieszcza się w sposób laminarny, a zaczyna przemieszczać się chaotycznie — z różnymi prędkościami i w różnych kierunkach. Najczęściej obserwuje się ją za zwężeniem lub w miejscu przecieku.
W praktyce turbulentny przepływ pozostaje widoczny mimo korekty ustawień aparatu.
Gain odpowiada za wzmocnienie sygnału dopplerowskiego. To parametr, który łatwo ustawić w nieprawidłowy sposób.
Im większe okno kolorowego Dopplera, tym większe obciążenie dla aparatu i niższy frame rate. Obraz staje się mniej płynny, co szczególnie utrudnia ocenę szybkich przepływów.
Dlatego podczas badania warto ograniczać obszar analizy wyłącznie do interesującej struktury.
Początkujący operatorzy najczęściej mają problem z:
Błędy techniczne mogą skutkować błędną interpretacją obrazu, mimo że sam przepływ jest prawidłowy.
Badanie dopplerowskie wymaga jednocześnie znajomości fizyki przepływu i praktycznej obsługi aparatu.
Na jakość badania największy wpływ mają:
W kolejnych częściach NORAXEDU przejdziemy do praktycznego wykorzystania Dopplera podczas oceny naczyń oraz badań echokardiograficznych.
