Jak powstaje obraz w tomografii komputerowej wiązki stożkowej (CBCT)?
Tomografia komputerowa wiązki stożkowej (Cone Beam Computed Tomography, CBCT) jest zaawansowaną techniką obrazowania wykorzystującą promieniowanie rentgenowskie do uzyskania trójwymiarowego obrazu badanego obszaru. W przeciwieństwie do klasycznej radiografii, która przedstawia dwuwymiarową projekcję z nakładającymi się na siebie strukturami, CBCT umożliwia ocenę anatomii w postaci cienkich przekrojów oraz rekonstrukcji przestrzennych.
Choć gotowy obraz pojawia się na monitorze zaledwie kilka chwil po zakończeniu badania, jego powstanie jest wynikiem złożonego procesu obejmującego emisję promieniowania, rejestrację setek obrazów projekcyjnych oraz komputerową rekonstrukcję danych. To właśnie dzięki temu możliwa jest dokładna ocena struktur kostnych, tkanek miękkich oraz ich wzajemnych relacji przestrzennych.
Zrozumienie sposobu powstawania obrazu ułatwia interpretację badań tomograficznych oraz pozwala lepiej zrozumieć znaczenie rekonstrukcji wielopłaszczyznowych, rekonstrukcji trójwymiarowych i okien obrazowania, które szeroko zostały omówione w naszym cyklu #Noraxedu.

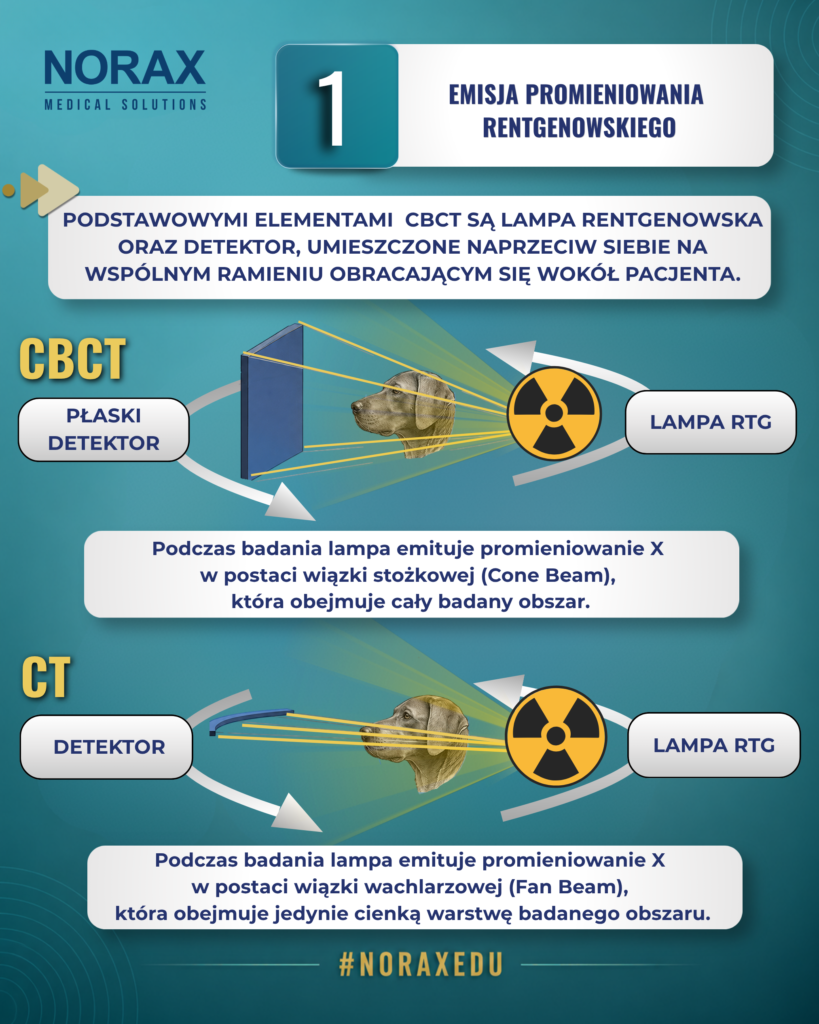

Od czego wszystko się zaczyna?
Podstawowymi elementami każdego tomografu CBCT są lampa rentgenowska oraz detektor, umieszczone naprzeciw siebie na wspólnym ramieniu obracającym się wokół pacjenta.
Podczas badania lampa emituje promieniowanie rentgenowskie w postaci wiązki stożkowej (Cone Beam), która obejmuje cały badany obszar. Po przejściu przez ciało pacjenta promieniowanie dociera do detektora, gdzie rejestrowana jest ilość promieniowania, która nie została pochłonięta przez tkanki.
Poszczególne tkanki osłabiają promieniowanie w różnym stopniu. Powietrze przepuszcza je niemal bez przeszkód, tkanki miękkie pochłaniają je umiarkowanie, natomiast kości – ze względu na dużą gęstość – zatrzymują jego znaczną część. To właśnie te różnice w osłabieniu promieniowania stanowią podstawę powstawania obrazu tomograficznego.

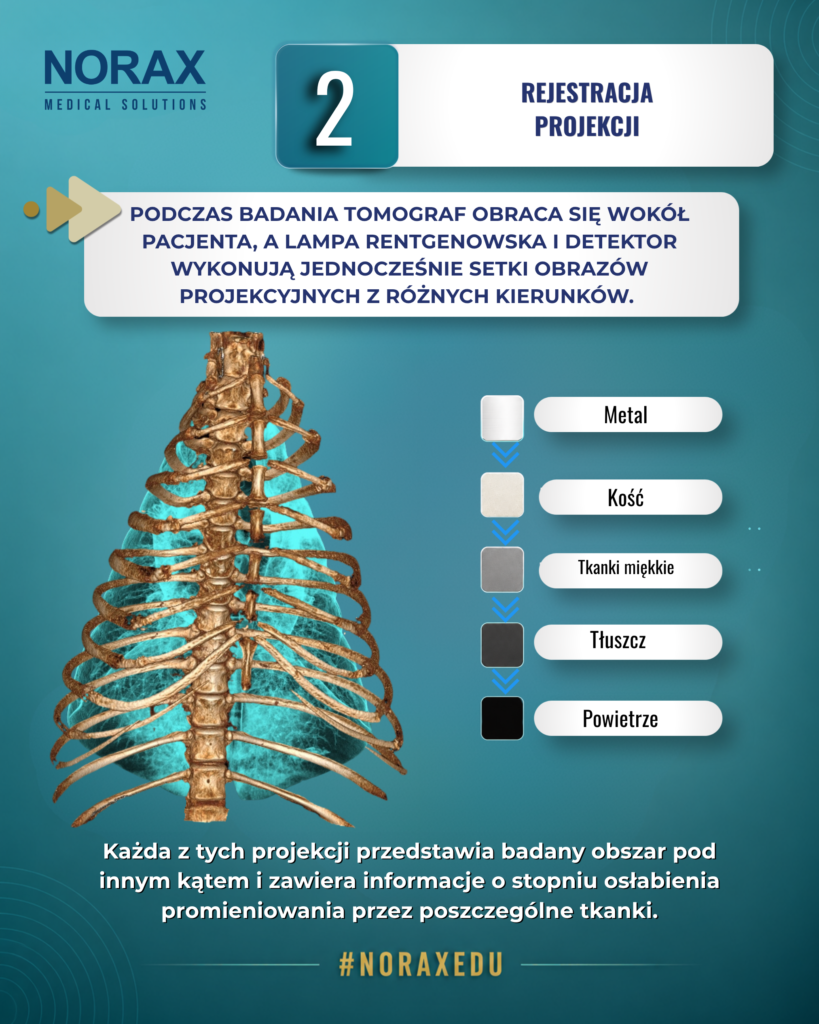

Rejestracja projekcji – pierwszy etap tworzenia obrazu
Podczas badania ramię tomografu obraca się wokół pacjenta, a lampa rentgenowska i detektor wykonują jednocześnie setki obrazów projekcyjnych z różnych kierunków. Każda z tych projekcji przedstawia badany obszar pod innym kątem i zawiera informacje o stopniu osłabienia promieniowania przez poszczególne tkanki.
Pojedyncza projekcja nie jest jednak obrazem tomograficznym. Przypomina klasyczny radiogram – dwuwymiarowy obraz, na którym dochodzi do nakładania się struktur anatomicznych. Dopiero zgromadzenie wszystkich projekcji wykonanych podczas pełnego obrotu aparatu dostarcza kompletu danych niezbędnych do stworzenia obrazu trójwymiarowego.
Liczba zarejestrowanych projekcji zależy od konstrukcji tomografu oraz zastosowanego protokołu badania. Im więcej projekcji zostanie zebranych, tym dokładniej możliwe jest odtworzenie anatomii badanego obszaru i uzyskanie wysokiej jakości rekonstrukcji.

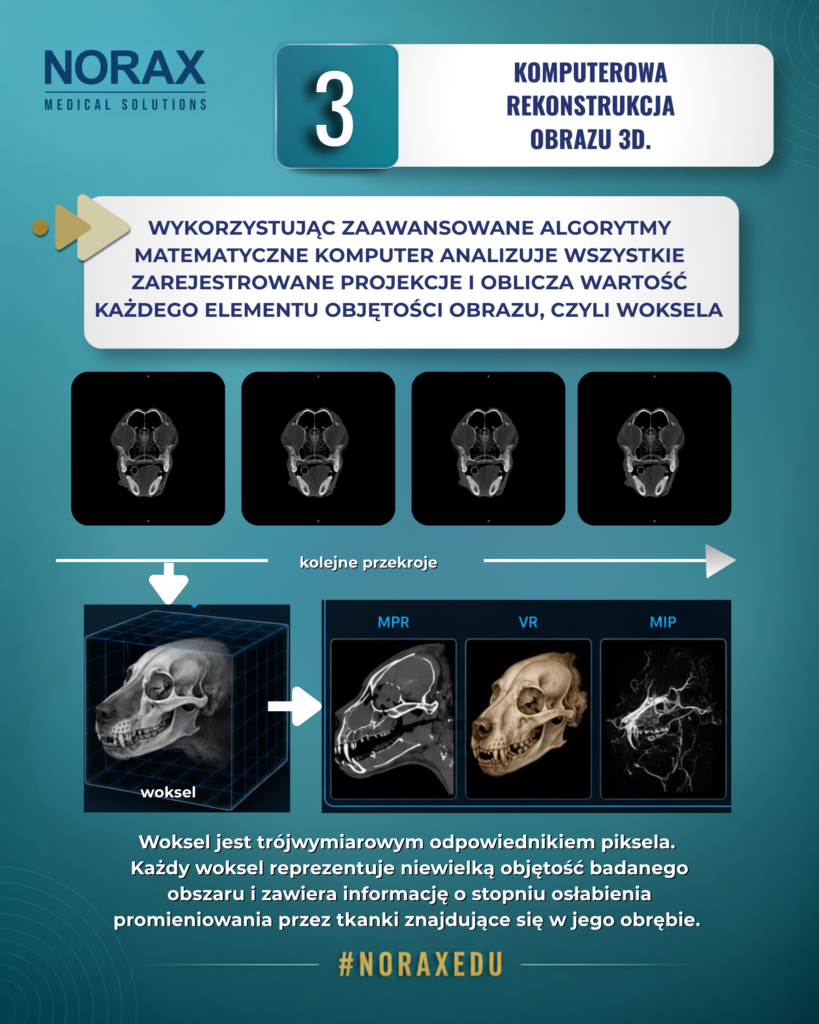

Rekonstrukcja – moment, w którym powstaje obraz
Po zakończeniu skanowania tomograf dysponuje setkami dwuwymiarowych projekcji wykonanych pod różnymi kątami. Na tym etapie nadal nie istnieje obraz tomograficzny – zgromadzone zostały jedynie dane opisujące stopień osłabienia promieniowania rentgenowskiego podczas przechodzenia przez ciało pacjenta.
Dopiero komputer rozpoczyna proces rekonstrukcji. Wykorzystując zaawansowane algorytmy matematyczne analizuje wszystkie zarejestrowane projekcje i oblicza wartość każdego elementu objętości obrazu, czyli woksela (voxel).
Woksel jest trójwymiarowym odpowiednikiem piksela. Każdy woksel reprezentuje niewielką objętość badanego obszaru i zawiera informację o stopniu osłabienia promieniowania przez tkanki znajdujące się w jego obrębie. Po obliczeniu wartości milionów wokseli komputer tworzy trójwymiarową objętość danych, która stanowi podstawę dalszej analizy.
To właśnie z tej objętości powstają wszystkie obrazy wykorzystywane podczas interpretacji badania – przekroje poprzeczne, grzbietowe i strzałkowe (MPR), rekonstrukcje trójwymiarowe (VR), projekcje maksymalnej intensywności (MIP) oraz obrazy wyświetlane w różnych oknach obrazowania.
Warto podkreślić, że wszystkie te obrazy pochodzą z jednego badania i jednego zbioru danych. Zmienia się jedynie sposób ich rekonstrukcji i prezentacji, a nie informacje zarejestrowane podczas skanowania.
Od objętości danych do obrazu diagnostycznego
Po zakończeniu rekonstrukcji komputer tworzy trójwymiarową objętość danych złożoną z milionów wokseli. Nie jest to jeszcze gotowy obraz diagnostyczny, lecz cyfrowy model badanego obszaru, zawierający informacje o gęstości każdej zarejestrowanej struktury.
Dopiero z tej objętości możliwe jest wygenerowanie obrazów wykorzystywanych podczas codziennej pracy radiologa. W zależności od potrzeb diagnostycznych dane mogą zostać przedstawione w postaci przekrojów wielopłaszczyznowych (MPR), rekonstrukcji objętościowych (VR), projekcji maksymalnej intensywności (MIP) lub wyświetlone z zastosowaniem odpowiednich okien obrazowania.
Choć obrazy te mogą wyglądać zupełnie inaczej, wszystkie powstają z tego samego zbioru danych uzyskanego podczas jednego badania CBCT.
Podsumowanie

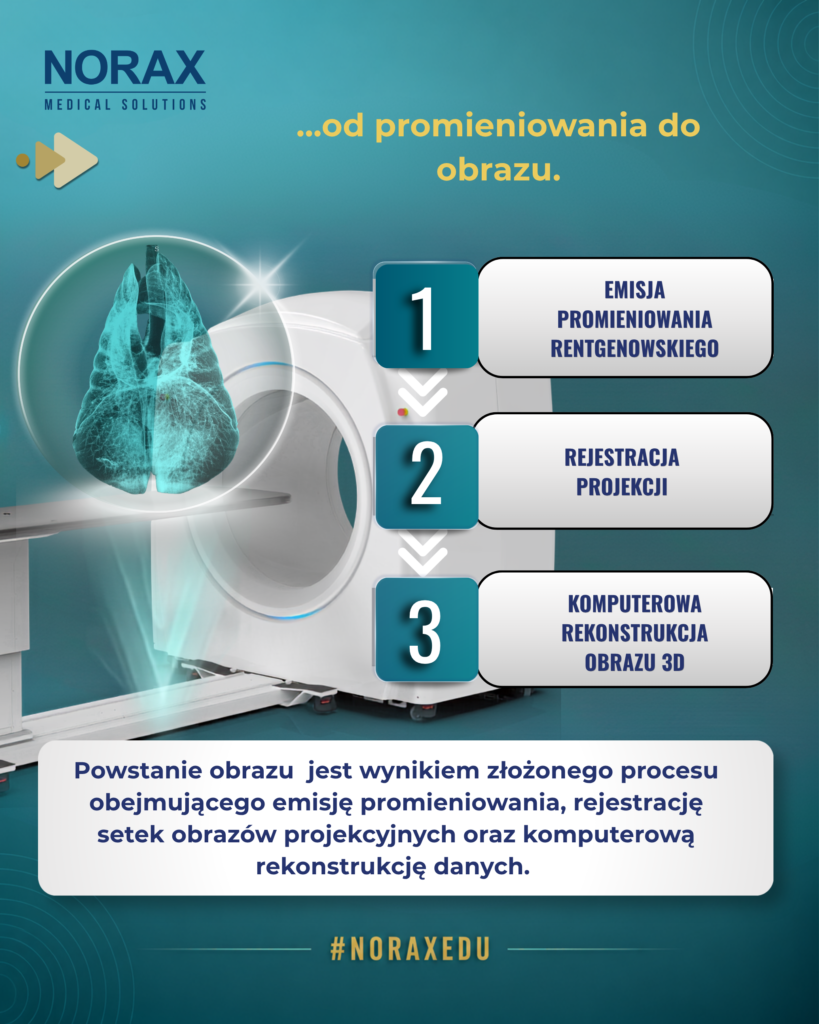

Powstanie obrazu w tomografii komputerowej wiązki stożkowej jest wieloetapowym procesem, obejmującym emisję promieniowania rentgenowskiego, jego przejście przez ciało pacjenta, rejestrację setek projekcji oraz komputerową rekonstrukcję danych.
To właśnie dzięki rekonstrukcji możliwe jest utworzenie trójwymiarowej objętości danych, z której następnie generowane są wszystkie obrazy wykorzystywane w diagnostyce. Zrozumienie tego procesu pozwala lepiej interpretować badania CBCT oraz świadomie korzystać z rekonstrukcji i okien obrazowania, zwiększając wartość diagnostyczną każdego badania.
W kolejnych etapach interpretacji kluczową rolę odgrywają rekonstrukcje wielopłaszczyznowe (MPR), rekonstrukcje objętościowe (VR), projekcje MIP oraz odpowiedni dobór okien obrazowania – zagadnienia, które omówiliśmy w poprzednich materiałach NoraxEdu.
