Jedną z największych zalet tomografii komputerowej jest możliwość dostosowania sposobu prezentacji obrazu do rodzaju ocenianych struktur anatomicznych. Choć dane uzyskane podczas badania pozostają niezmienne, odpowiedni dobór okna obrazowania pozwala wyeksponować tkanki o określonej gęstości, zwiększyć kontrast pomiędzy nimi oraz ułatwić interpretację badania.
Może wydawać się, że skoro tomograf rejestruje ogromną ilość informacji, wszystkie struktury powinny być doskonale widoczne na jednym obrazie. W praktyce jest to jednak niemożliwe. Każdy woksel zawiera informację o stopniu osłabienia promieniowania rentgenowskiego przez badaną tkankę, a zakres tych wartości jest znacznie większy niż liczba odcieni szarości, które ludzkie oko jest w stanie jednocześnie rozróżnić. Dla porównania – w klasycznej tomografii komputerowej wartości gęstości opisywane są w skali Hounsfielda, obejmującej ponad 2000 jednostek. Tymczasem ludzkie oko jest w stanie jednocześnie rozróżnić jedynie kilkadziesiąt odcieni szarości. Oznacza to, że przedstawienie całego zakresu gęstości na jednym obrazie prowadziłoby do utraty wielu istotnych szczegółów diagnostycznych.
Rozwiązaniem tego problemu są okna obrazowania. Ich zadaniem jest wybór określonego zakresu gęstości i przypisanie mu pełnej skali odcieni szarości. Dzięki temu struktury znajdujące się w interesującym nas zakresie są wyświetlane z dużym kontrastem, natomiast tkanki o znacznie wyższej lub niższej gęstości stają się całkowicie białe lub czarne.
Zmiana ustawień okna nie wpływa na jakość badania ani nie modyfikuje zapisanych danych. Zmienia jedynie sposób ich prezentacji, umożliwiając optymalną ocenę wybranych struktur anatomicznych.
Dlatego to samo badanie CBCT może być analizowane wielokrotnie z wykorzystaniem różnych okien obrazowania. Odpowiednio dobrane okno kostne, tkanek miękkich czy płucne pozwala wydobyć informacje, które w innym ustawieniu mogłyby pozostać niewidoczne. Umiejętność właściwego doboru okna jest jednym z podstawowych elementów prawidłowej interpretacji badań tomograficznych.

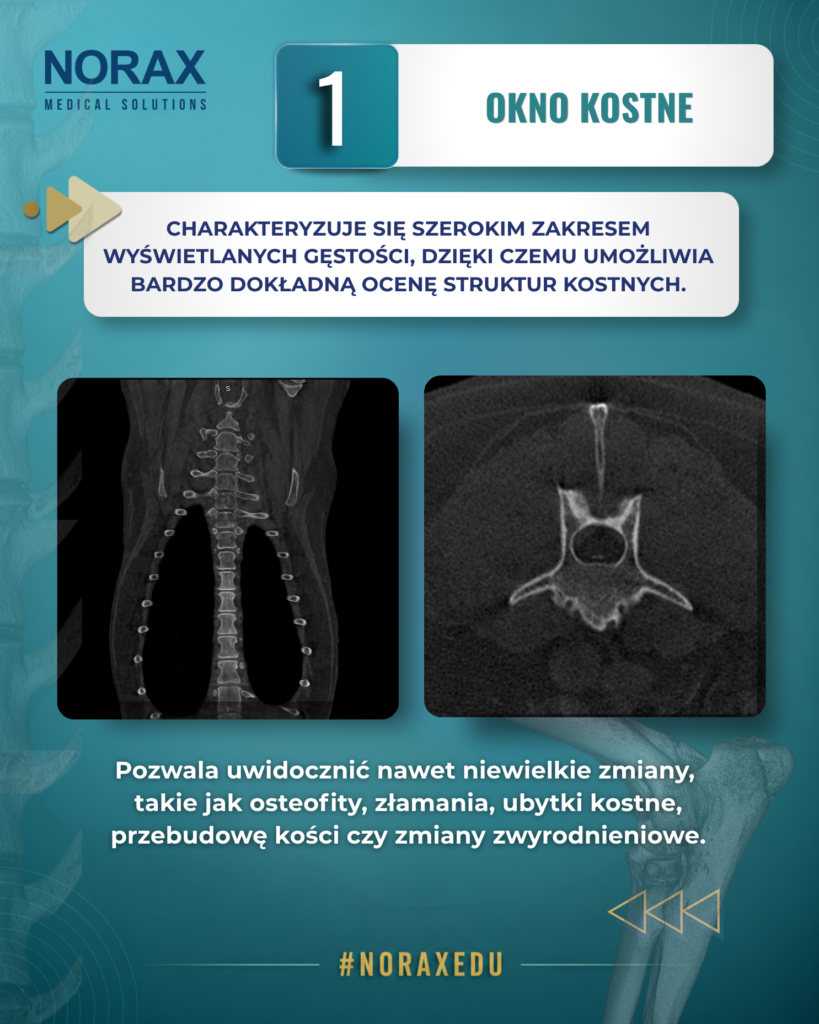

Okno kostne (Bone Window)
Charakteryzuje się szerokim zakresem wyświetlanych gęstości, dzięki czemu umożliwia bardzo dokładną ocenę struktur kostnych. Pozwala uwidocznić nawet niewielkie zmiany, takie jak osteofity, złamania, ubytki kostne, przebudowę kości czy zmiany zwyrodnieniowe.

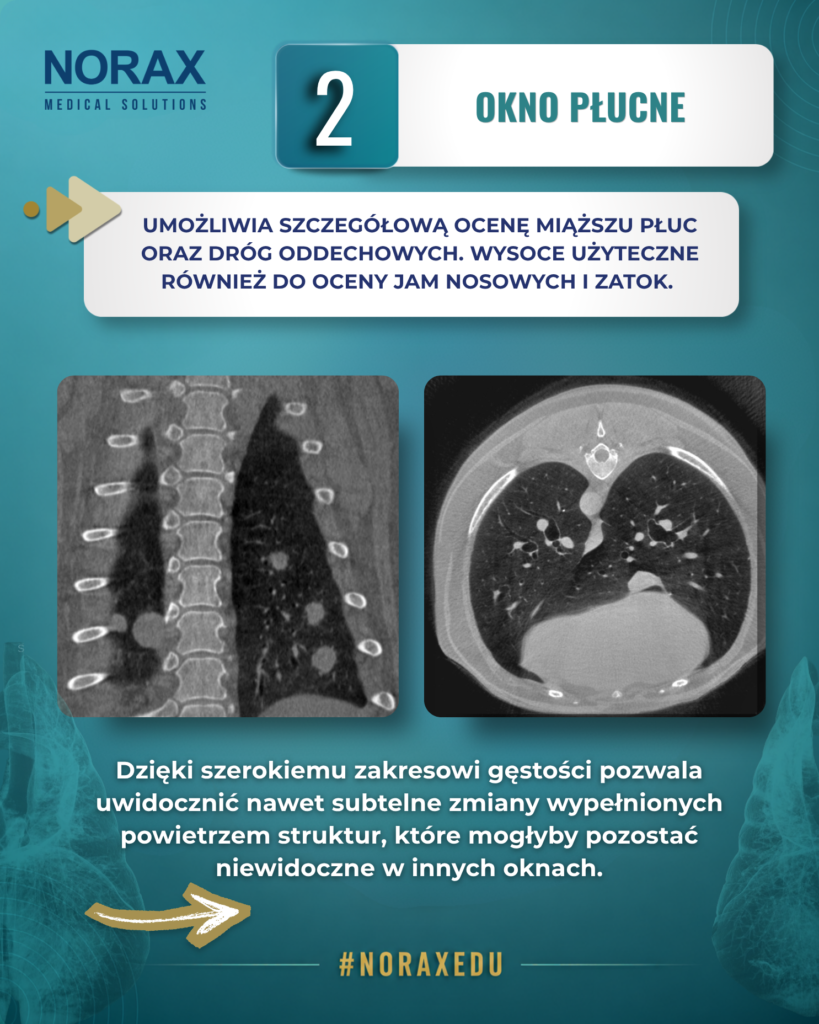

Okno płucne (Lung Window)
Umożliwia szczegółową ocenę miąższu płuc oraz dróg oddechowych. Dzięki szerokiemu zakresowi gęstości pozwala uwidocznić nawet subtelne zmiany wypełnionych powietrzem struktur, które mogłyby pozostać niewidoczne w innych oknach.

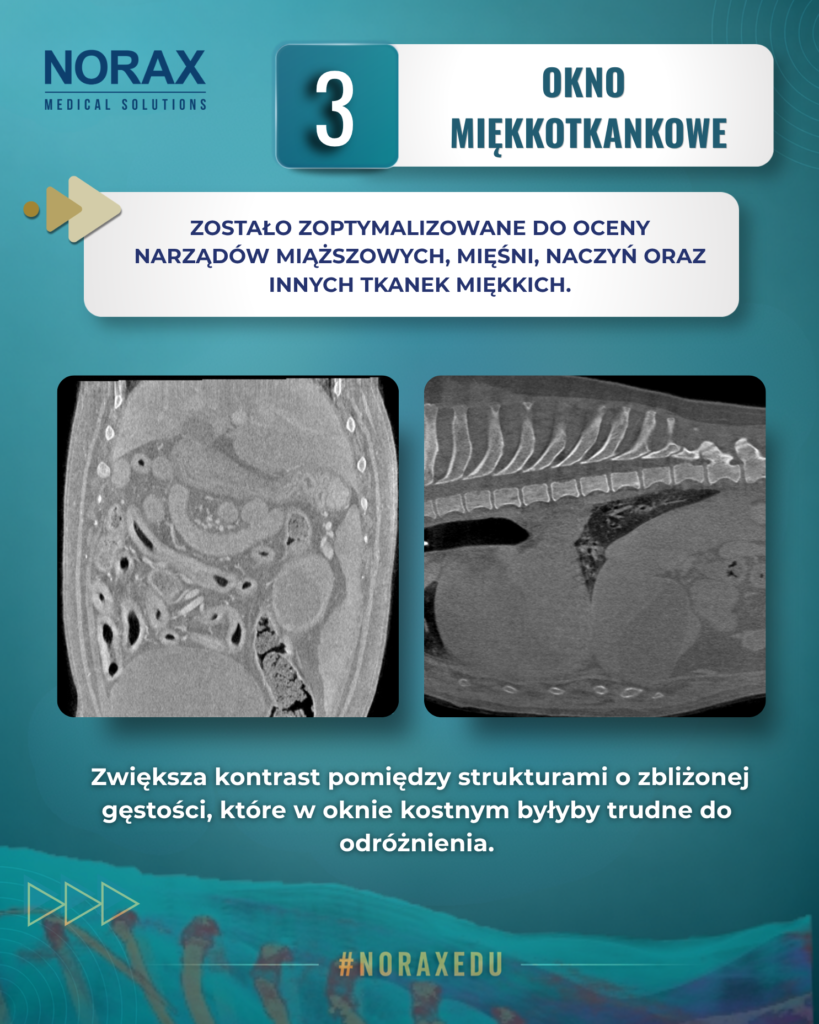

Okno tkanek miękkich (Soft Tissue Window)
Zostało zoptymalizowane do oceny narządów miąższowych, mięśni, naczyń oraz innych tkanek miękkich. Zwiększa kontrast pomiędzy strukturami o zbliżonej gęstości, które w oknie kostnym byłyby trudne do odróżnienia.
Okna obrazowania w CBCT – o czym warto pamiętać?
W klasycznej tomografii komputerowej okna obrazowania definiowane są za pomocą dwóch parametrów: szerokości okna (Window Width, WW) oraz poziomu okna (Window Level, WL), które wykorzystują wartości gęstości wyrażone w jednostkach Hounsfielda (HU).
W przypadku tomografii komputerowej wiązki stożkowej (CBCT) sposób prezentacji obrazu może różnić się w zależności od producenta urządzenia oraz zastosowanego oprogramowania. Nie wszystkie systemy CBCT wykorzystują rzeczywiste wartości HU ani oferują identyczne presety okien obrazowania. W praktyce użytkownik często korzysta z gotowych ustawień producenta lub samodzielnie reguluje jasność i kontrast obrazu.
Niezależnie od zastosowanego systemu zasada pozostaje jednak taka sama – odpowiedni dobór ustawień wyświetlania pozwala wyeksponować określone struktury anatomiczne i znacząco ułatwia interpretację badania.
