Rekonstrukcje obrazów w tomografii komputerowej
MPR • MIP • VR
Jedną z największych zalet tomografii komputerowej jest możliwość przetwarzania danych uzyskanych podczas badania na różne sposoby. W przeciwieństwie do radiografii, gdzie efektem badania jest pojedynczy obraz, tomografia generuje objętościowy zbiór danych zawierający informacje o gęstości tkanek w całym badanym obszarze.
Oznacza to, że po zakończeniu skanowania możliwe jest tworzenie różnych typów rekonstrukcji bez konieczności ponownego badania pacjenta. Te same dane mogą zostać wykorzystane do uzyskania obrazów w różnych płaszczyznach, uwidocznienia
struktur o określonej gęstości lub stworzenia trójwymiarowego modelu badanego obszaru.
Wybór odpowiedniej metody rekonstrukcji zależy od celu badania oraz rodzaju ocenianych struktur. Niektóre rekonstrukcje ułatwiają analizę anatomii przekrojowej, inne pozwalają lepiej uwidocznić naczynia, mineralizacje lub zmiany kostne, a jeszcze inne umożliwiają przestrzenną ocenę badanego obszaru.
Do najczęściej wykorzystywanych rekonstrukcji należą rekonstrukcje wielopłaszczyznowe (MPR), projekcje maksymalnej intensywności (MIP) oraz rekonstrukcje objętościowe (Volume Rendering, VR). Choć wszystkie powstają na
podstawie tych samych danych źródłowych, każda z nich dostarcza innych informacji diagnostycznych i znajduje zastosowanie w odmiennych sytuacjach klinicznych.

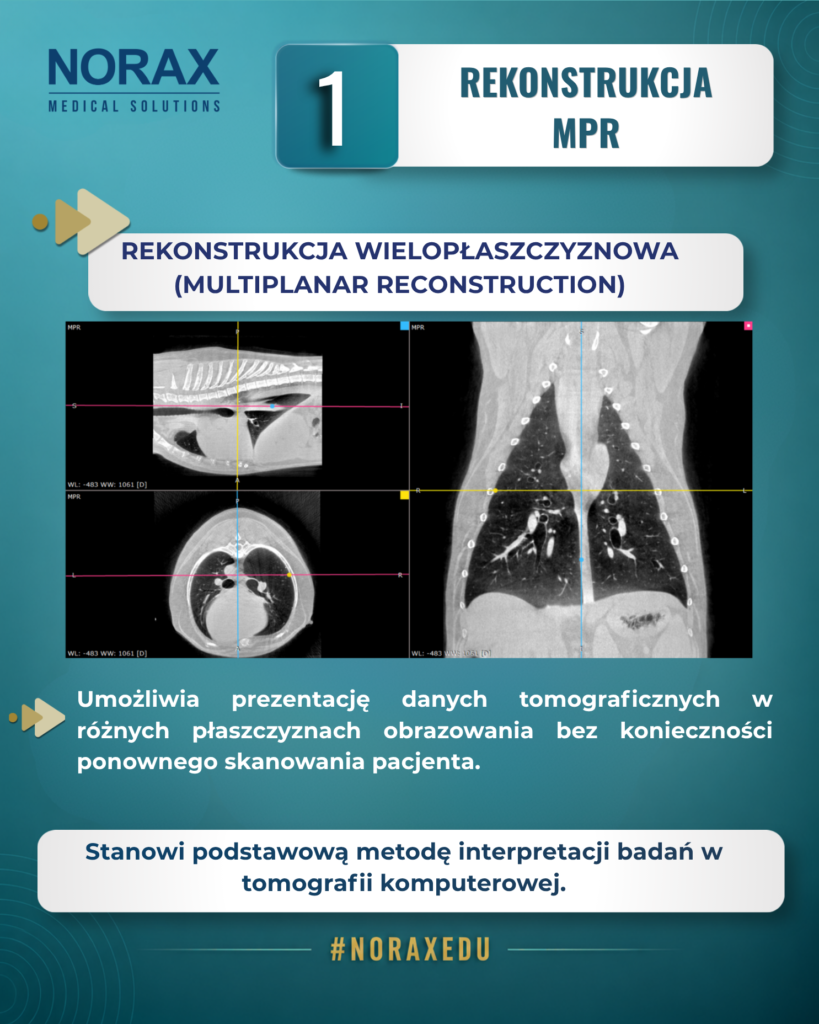

Rekonstrukcja wielopłaszczyznowa (MPR) umożliwia prezentację danych tomograficznych w różnych płaszczyznach obrazowania bez konieczności ponownego skanowania pacjenta. Na podstawie danych uzyskanych w trakcie
badania możliwe jest uzyskanie obrazów w płaszczyźnie poprzecznej, grzbietowej oraz strzałkowej.
MPR stanowi podstawową metodę interpretacji badań tomografii komputerowej.
Pozwala na dokładną ocenę lokalizacji zmian, ich rozległości oraz relacji z otaczającymi strukturami anatomicznymi. Dzięki możliwości jednoczesnej analizy tego samego obszaru w kilku płaszczyznach rekonstrukcje MPR znacząco
zwiększają wartość diagnostyczną badania.

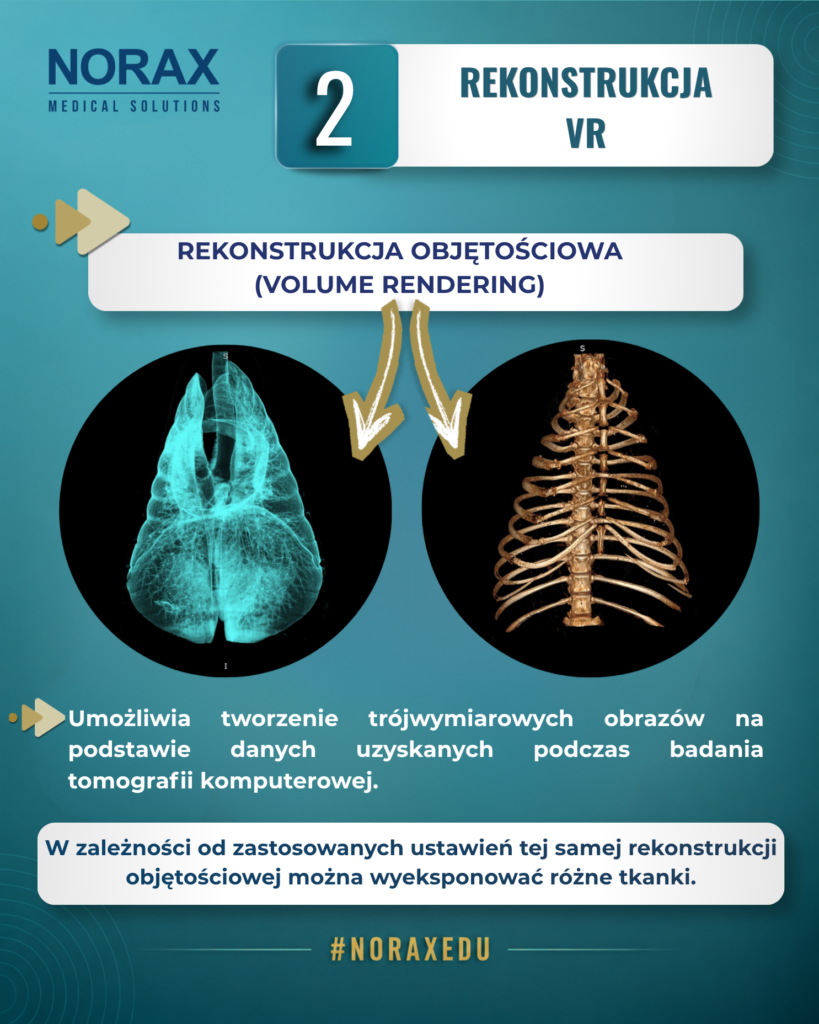

Rekonstrukcja objętościowa (Volume Rendering, VR) tworzenie trójwymiarowych obrazów na podstawie danych uzyskanych podczas badania tomografii komputerowej. W przeciwieństwie do rekonstrukcji MPR, które prezentują
pojedyncze przekroje, VR wykorzystuje informacje o wszystkich wokselach znajdujących się w badanej objętości, tworząc przestrzenny model ocenianych struktur.
Dzięki odpowiedniemu przypisaniu kolorów oraz stopnia przezroczystości możliwe jest uwidocznienie wybranych tkanek i narządów, przy jednoczesnym ukryciu pozostałych struktur. Pozwala to na intuicyjną ocenę anatomii przestrzennej oraz wzajemnych relacji pomiędzy poszczególnymi elementami badanego obszaru.
Rekonstrukcje objętościowe znajdują szerokie zastosowanie w diagnostyce zmian kostnych, planowaniu zabiegów chirurgicznych, ocenie wad rozwojowych oraz prezentacji wyników badań właścicielom zwierząt. Są również cennym narzędziem dydaktycznym, ułatwiającym zrozumienie złożonych struktur anatomicznych.
W zależności od zastosowanych ustawień tej samej rekonstrukcji objętościowej można wyeksponować różne tkanki. Dlatego często spotykane określenia, takie jak Bone VR, Skin VR czy Airways VR, nie oznaczają odrębnych typów rekonstrukcji, lecz różne sposoby wizualizacji tych samych danych tomograficznych, pozwalające uwidocznić odpowiednio struktury kostne, powierzchnię ciała lub drogi oddechowe.

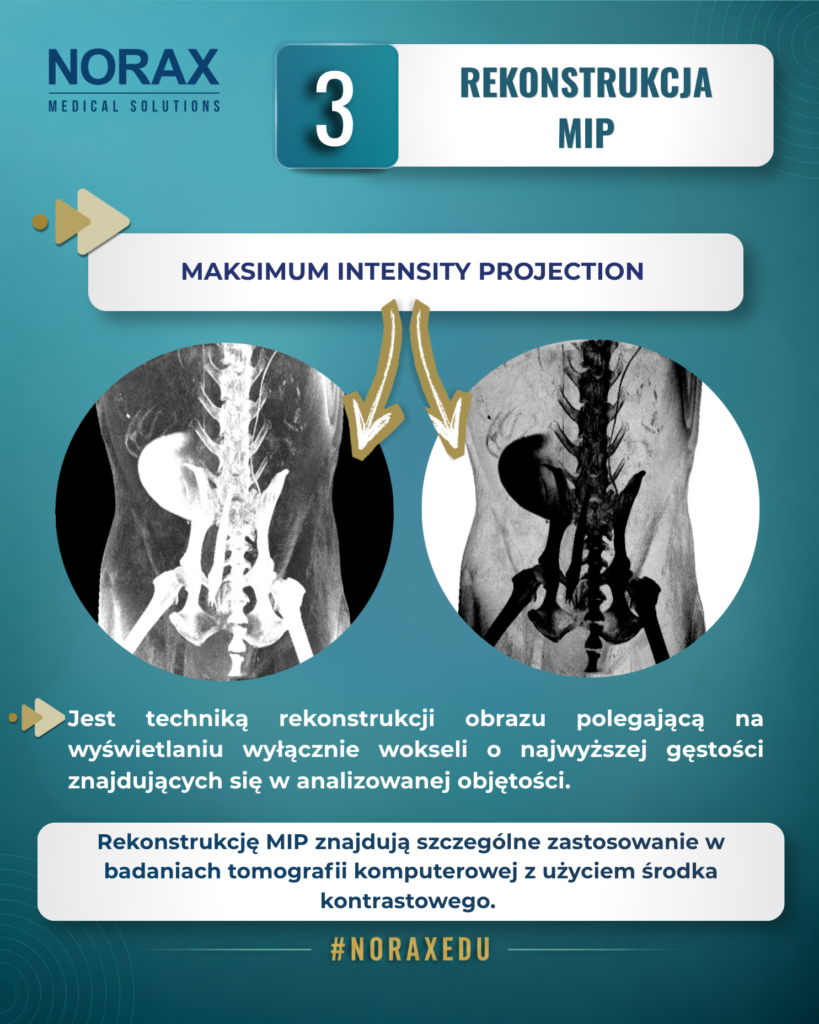

Maximum Intensity Projection (MIP) jest techniką rekonstrukcji obrazu polegającą na wyświetlaniu wyłącznie wokseli o najwyższej gęstości znajdujących się w analizowanej objętości. W praktyce oznacza to, że spośród wszystkich struktur znajdujących się na drodze obserwacji prezentowane są jedynie te, które najsilniej pochłaniają promieniowanie rentgenowskie.
Dzięki temu rekonstrukcje MIP doskonale uwidaczniają struktury o wysokiej gęstości, takie jak kości, zwapnienia, mineralizacje czy naczynia wypełnione środkiem kontrastowym. Pozwalają również na ocenę ciągłości i przebiegu tych struktur na większej przestrzeni niż klasyczne obrazy przekrojowe.
Rekonstrukcje MIP znajdują szczególne zastosowanie w angiografii tomografii komputerowej, gdzie umożliwiają prześledzenie przebiegu naczyń krwionośnych, a także podczas oceny zmian mineralizacyjnych oraz struktur kostnych.
W przeciwieństwie do rekonstrukcji objętościowych (VR), które wykorzystują informacje o wszystkich wokselach i tworzą trójwymiarowy model badanego obszaru, MIP prezentuje wyłącznie struktury o najwyższej gęstości. Dzięki temu obraz jest
uproszczony, ale często znacznie łatwiejszy do interpretacji w przypadku wybranych struktur anatomicznych.
